Guía de presión con fibra óptica
Guía de presión óptica FFR
Guía coronaria con sensor miniaturizado de presión por fibra óptica para medir la relación de presión distal/proximal y apoyar la evaluación funcional FFR.
Specifications
Especificaciones clave
Parámetros y límites de producto utilizados con mayor frecuencia en comunicación clínica y con distribuidores.
Overview
Resumen rápido
El producto se compone de una guía de presión, un mango de torque y un conjunto de cable de fibra. Las marcas de longitud de la figura explican la sección flexible distal, los puntos de referencia de acceso y las longitudes de conexión.
Distal Structure
Estructura distal
La estructura distal integra entrada, visualización radiopaca y captación de presión. La punta incluye núcleo, trenzado y resorte; el sensor está a 3 cm del extremo distal y la ventana de observación se ubica al inicio de la punta con resorte.
Elemento central que aporta soporte distal y base de conformación.
Estructura trenzada que ayuda a la transmisión de torque y estabilidad distal.
Vista en media sección para mostrar la relación entre núcleo, trenzado y resorte externo.
La abertura pasante corresponde a la ventana del sensor; el sensor está a 3 cm del extremo distal.
Optical Sensing

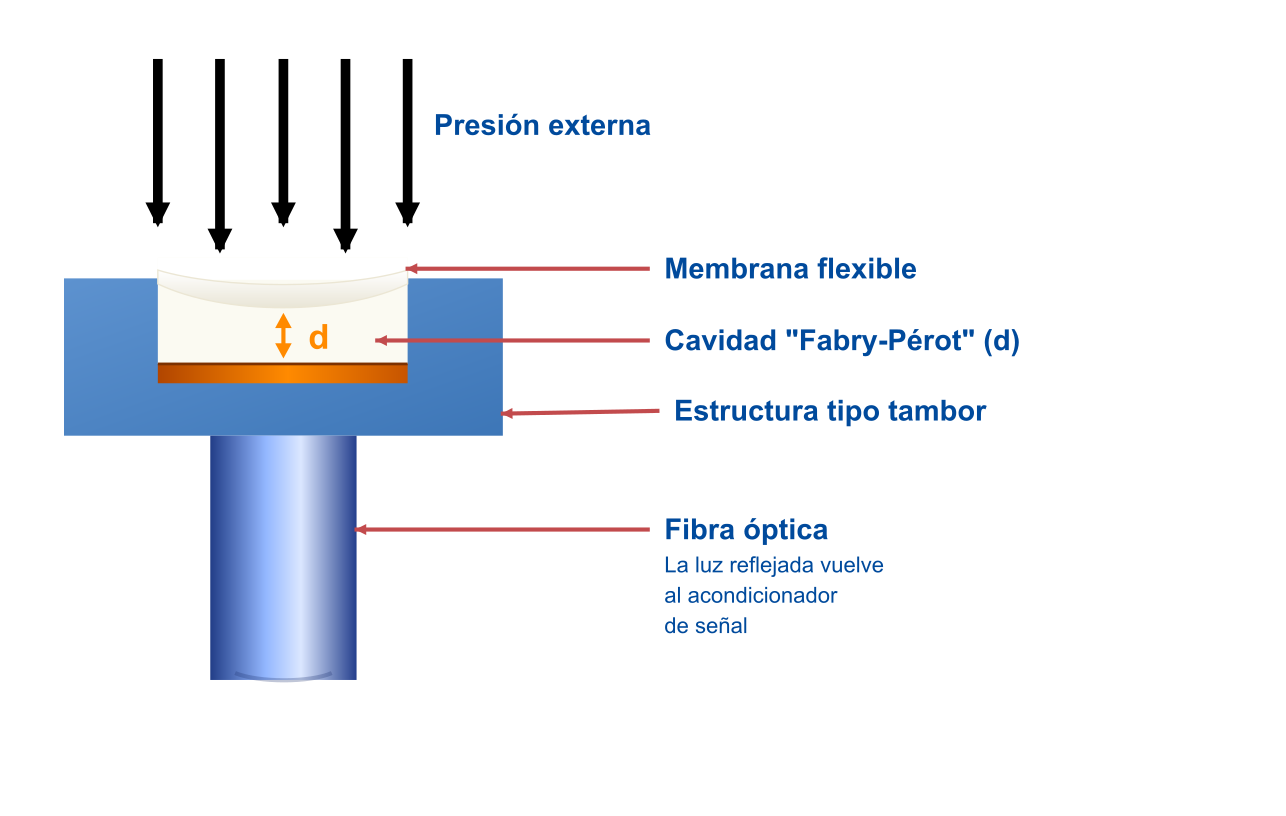

Principio del sensor y ventajas EMC
La presión externa actúa sobre la membrana y cambia la longitud de la cavidad Fabry-Pérot; la señal óptica reflejada se demodula para obtener la lectura de presión.
Ventajas de trabajo
La transmisión óptica es poco sensible a interferencias electromagnéticas y favorece la estabilidad de señal.
Adecuada para integrarse en una estructura distal de guía de 0.014 in.
La señal de presión se capta en el extremo distal, reduciendo riesgos asociados a una transmisión eléctrica prolongada.
Pre-use Information
Información antes del uso
Puntos de confirmación recomendados para materiales externos, manuales y comunicación con distribuidores.
Para medir la relación de presión distal/proximal y apoyar la evaluación FFR.
Antes del uso, comprobar integridad del envase, estado estéril y fecha de caducidad.
No debe reutilizarse.
Completar la conexión, ecualización de presión y preparación antes de medir.
Contraindicaciones, advertencias, pasos de uso y parámetros completos se rigen por el IFU y la documentación oficial.
